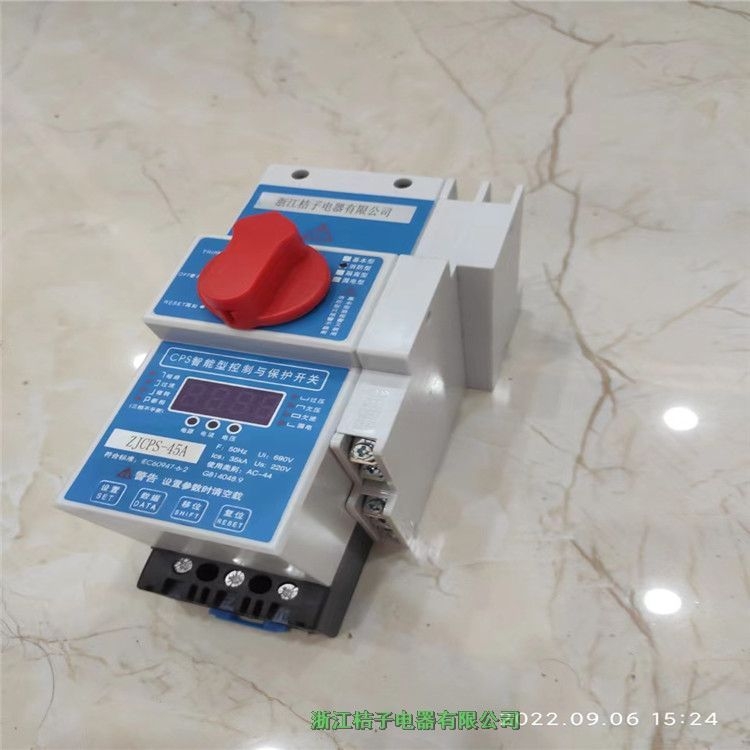

CPS系列控制與保護開關采用模塊化的單一產品結構型式、應用微電子技術，集成了斷路器(熔斷器)、接觸器、過載(或過渡)保護器、欠電壓、缺相保護器、隔離器等電器元件的綜合功能。

本產品符合標準GB14048.9-2008《低壓開關設備和控制設備 第6-2部分：多功能電器(設備)控制與保護開關電器(設備)(CPS)。

基本型的完整構成及型號應包括：主體型號+主體脫扣器額定電流及分斷能力等級、智能脫扣器、產品功能、控制電源。
主要參數

兩個外形安裝尺寸：125型框架和45型框架。
主電路極數分為：三極、四極。
CPS控制與保護開關電器的基本配置：主體+智能控制器+輔助觸頭組。
主體由主電路基本模塊即：觸頭系統模塊、短路脫扣器、電磁系統模塊以及操作機構系統模塊構成。
預期短路電流下的分斷時間為2~3 ，限流系數0.2以下
輔助觸頭組由短路報警觸頭、過載報警觸頭以及一組2常開1常閉輔助觸頭構成，標準為2常開1常閉+1短路1過載、20為3常開2常閉+1短路1過載，也可根據用戶要求組合，但最多不能超過11對觸頭數。

智能控制器額定電流Ie：0.4/1/2.5/4/6.3/12/16/18/25/32/40/45/50/63/80/100/125A。

主體額定電流In：12/16/18/32/45/63/100/125A。

控制電源電壓：M：AC220V，Q：AC380V。

技術參數

起動延時時間設定范圍：1~99S，在起動時間內，只對斷相、過壓、欠壓、短路及三相不平衡 進行保護，可避免開機大電流和過電流的保護。

過壓保護：當工作電壓超過過壓設定值時，動作時間≤10。

欠壓保護：當工作電壓低于欠壓設定值時，動作時間≤10。

斷相保護：當任何一相斷開時，動作時間≤3s。

三相不平衡保護：當任何二相間的電流值相差20~75%(出廠設在60%)時，動作時間≤3s。

堵轉保護：當工作電流達到額定電流的3.5~8倍時，動作時間≤0.5s。

短路保護：當工作電流達到額定電流的8倍以上時，動作時間≤0.2s。

欠流保護：對不能運行在空載狀態的負載設備進行保護需要時根據實際設定不用調至零即可； 當電流小于電流保護設定仁值時保護器在30s動作。(出廠時挑調定在零)
